防水是家庭装修中的重要工序，而
防水涂料不开裂则是防水效果的关键，一旦防水涂料施工后出现开裂现象，将导致前功尽弃。有的人会疑惑:明明我们在住进新房前已经做了足够的防水措施，还是不能避免这些烦人的问题，刷好的防水层总开裂的原因究竟是什么？哪些情形容易导致防水层开裂？

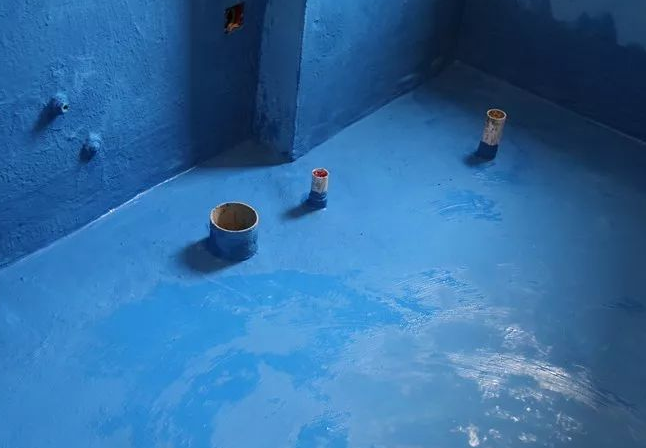

1、基层本身存在开裂问题
混凝土基层存在裂缝未进行修补处理，不管是选用灰浆类刚性防水材料还是
柔韧型防水涂料，都无法抵抗基层裂纹变形而出现开裂。所以，想要避免防水涂膜开裂，第一个要保障的就是基层坚固、不开裂。当基层存在裂缝且宽度大于0.4mm时，应当铲除后重新进行找平处理或采用堵漏材料进行修补，然后采用柔性防水涂料进行涂刷，并内衬无纺布等胎体增强材料进行加固。
2、材料搅拌不均匀
一般情况下，家庭用防水涂料多为双组分产品，一袋粉料和一袋乳液。我们在搅拌的时候，一定要使用电动搅拌器均匀搅拌，保证搅拌好的防水涂料中没有结块、粉团等。防水涂料过稠会导致刷不开，水分蒸发过快等情况，再加上没有及时养护，开裂是必然的事情。
3、防水涂料一次涂刷太厚
防水涂料施工必须遵循“薄刷多遍”的原则，单遍涂刷过厚易导致防水层表面干固快，而内部干固慢，防水层因里表干固收缩不一致而出现开裂。部分师傅实际施工时为一味地追求效率，将搅拌好的浆料一次性倒至地面，然后再用滚涂或者毛刷摊开，这种工艺非常容易导致防水层涂刷过厚而出现开裂，所以施工的时候一定要注意。
4、施工温度过高
在夏季施工防水涂料时，我们都会面临温度过高的问题，地面的混凝土水分蒸发过快，干燥收缩产生裂缝导致渗漏水。所以施工时一定要注意先洒水润湿基面，切忌干基面施工。施工结束后，根据情况喷水养护，防止温度过高导致防水涂膜起泡、开裂。
5、附加层材料施工不当
在做家庭防水的时候，会有一些朋友采用堵漏王等速凝防水材料进行管口封堵或做阴角圆弧。这个过程中，我们是需要在做成的半小时后再驾驶防水附加层的施工，而没有严格按照这个程序来的朋友，就会在后期引起连接部位开裂，形成渗漏。
6、阴阳角没有特殊处理
阴角，即墙地面交界处，进行防水涂料施工时，该部位防水浆料容易产生堆积，导致防水层过厚而在干固过程中出现开裂，另外阴角部位因建筑自身沉降等原因存在应力集中而进一步容易导致防水层开裂。
管道口即下水管道与地面交界处，该部位防水浆料也容易产生堆积，同时因下水管道的不固定，存在轻微晃动，而易导致防水层开裂。为了避免阴角、管道口等节点部位的防水层出现开裂，应在防水施工前，采用水不漏进行倒圆角处理。
7、界面剂使用不当
界面剂的作用是渗透到基层中，起到除灰固砂的作用，而不是在基层表面成膜。如果界面剂未加水搅拌直接涂刷，导致其在表面成膜，再刷防水也有可能产生大面积龟裂现象。当然，防水涂层开裂与防水涂料的品质也有关联，优质的防水涂料则会降低开裂的发生率。
8、未做防护措施
防水涂料有严格的施工流程，在实际施工过程中，部分师傅经常出现墙/地防水一起刷、固化期不到就做闭水测试、地面未做保护层或整个防水工程间未做防护措施。或者由于赶工期，着急贴瓷砖，这样防水层很容易遭到破坏，失去应有作用。
9、防水涂料选择不正确
防水涂料因其防水原理不同，所以特性也有差异，适用范围也不同。通用防水浆料的防水原理为渗透结晶，一般称其为刚性防水；而柔韧型防水浆料的防水原理为成膜防水，其断裂延伸率高，因此一般称其为柔性防水。例如厨房、卫生间、水池、外墙等室内外防水工程，因基层受热胀冷缩或振动等原因变形较大，需选择柔性较高的防水产品，如选择刚性防水，则易导致防水层因抵御不住基层变形而出现开裂。
立镁家通用型防水涂料（又称K11 防水）是结合高分子聚合物乳液与混凝土，形成的复合型防水材料。该产品利用渗透结晶材料对混凝土的渗透机理以及水泥砂浆基层特有的粘接性、保水性和一定的柔韧性，不仅具有对混凝土毛细孔的渗透结晶作用，同时还能对基面形成整体一致的双重防水功能，让家居装修万无一“湿”。
