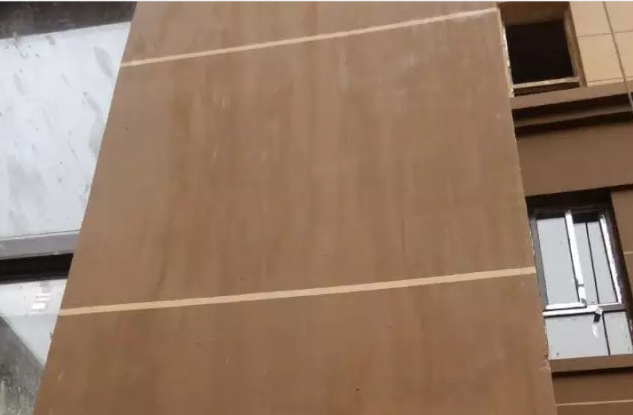

外墙乳胶漆在施工完成后，局部遇到雨水漆膜表面会形成各种各样的雨水流过的痕迹，导致墙面发花，雨痕现象严重时不仅影响建筑外观，工程返修造价也很高。因此，如何有效改善外墙乳胶漆的雨痕现象显得尤为重要！
“雨痕现象”有哪些？产生原因是什么？
外墙乳胶漆雨痕现象的轻重程度、产生的机理有很大区别，通常大致可分为三种类型：溶出雨痕（亮斑）、冲刷雨痕和泛碱雨痕。
► 溶出雨痕
施工完的外墙乳胶漆在短期内（通常1周到1个月）遇到降雨，墙面局部受到雨水冲淋，漆膜中的部分物质溶出，形成点状或条状的光斑。
产生原因：
乳胶漆是一个复杂的混合分散体系，含有大量的表面活性剂，包括：乳液；助剂，如润湿剂、分散剂、消泡剂、增稠剂等；色浆。这些表面活性剂绝大部分表面活性剂是亲水型的，在一定时期内会存在于漆膜里面或慢慢迁移至表面，当漆膜遇到雨水后，雨水很容易就会溶出或冲刷掉这些表面活性剂。
如果雨水只是局部或短时间淋洒在外墙乳胶漆漆膜上，局部带出或冲走漆膜的表面活性剂，漆膜就会出现各种条状或点状痕迹，造成漆膜光泽、颜色不一，出现溶出雨痕（亮斑）现象。如果下大雨，墙面整体受到雨水的冲刷，溶出雨痕现象是比较轻微的，基本看不到雨痕问题，这是由于雨水整体冲掉表面活性剂，使得漆膜颜色、光泽没有对比反差所致。
► 冲刷雨痕
雨水打在屋檐、窗台上，积聚后顺着一些固定位置往下流淌，时间长了，外墙乳胶漆漆膜表面就留下一道道痕迹，称为冲刷雨痕。
产生原因：
当外墙乳胶漆的耐水性能存在缺陷，就可能会引起冲刷雨痕的问题。另外，外墙乳胶漆施工完成后，漆膜没能在短时间内干燥固化就遇到下雨，也很容易产生雨水冲刷后留下的痕迹。雨水长期在建筑物同一位置往下流，会给该位置留下雨水流过的痕迹。
总的来说，冲刷雨痕产生的主要原因：漆膜的耐水性能差；漆膜干速慢，干燥时间不够；建筑设计不够科学合理。
► 泛碱雨痕
泛碱雨痕大部分集中在屋檐或窗台下面，在施工后第一、第二次下雨后出现，表现为水流过漆膜表面发白，有时还有白色结晶体，通常水流过的地方才会出现，而且流过水量越大的地方雨痕越明显。
产生原因：
外墙乳胶漆的基材基本是水泥基材质，漆主要成份是硅酸钙（CaSiO3），它是一种弱酸强碱盐，在遇水情况下，硅酸钙水解呈碱性⁻ 。其碱性的高低与硅酸钙的含量成正比。水作为载体将Ca²⁺、OH⁻通过漆膜的毛孔和裂缝渗透到涂膜表面，与空气反应形成泛碱，泛碱会造成漆膜颜色改变和破坏，因此在水流过的地方会出现一道道的痕迹。
如何有效应对“雨痕现象”？
外墙乳胶漆雨痕类型多样，其产生的原因和机理也不同，选择合理措施，才能有效改善雨痕的现象。
溶出雨痕产生的主要原因是原材料，所以外墙乳胶漆的筛选成为了解决溶出雨痕的主要途径；冲刷雨痕产生的原因则涉及配方设计、原材料、建筑的合理设计等；泛碱雨痕则涉及基材、底漆、施工等方面。
1、原材料选择
选择耐水性高、交联固化时间较短、不含或含较少亲水型乳化剂等较为疏水的乳液、助剂，对雨痕的改善有较大的帮助，同时减少漆膜水溶性物质的析出，减轻表面雨痕现象。尽可能选择颜色较浅的外墙乳胶漆。
2、配方设计
配方设计对雨痕现象影响也比较大，因此，PVC（颜料体积分数）控制、颜填料搭配、干燥速度、成膜时间等都需要科学设计。PVC高时，乳胶漆漆膜疏松，耐水性、耐洗刷性差，吸水率大，水流过会带出漆膜中的水溶物、色浆等，破坏漆膜而形成雨痕。添加一定量的疏水物，如有机硅疏水剂、氟助剂等，使漆膜更加耐水，有效降低雨痕产生的几率，减轻雨痕的明显程度。合理的配方设计能有效发挥产品的性能，减少各种质量问题。
3、施工控制
施工对雨痕的产生也有直接的关系。很多时候为了节约工程成本，不涂刷封闭底漆，或施工时底漆过度稀释等，容易导致泛碱雨痕现象。从基层、腻子层的养护时间、含碱率（pH值）、含水率，天气情况，如相对湿度、温度等，再到各类漆膜防雨措施、土建的集雨、排雨工程等，都对产生雨痕有直接关系。因此，严格按照施工规范或标准，做好施工过程的每个环节，可以大大降低雨痕产生的几率，确保工程的质量。
以上三种类型的雨痕，溶出雨痕是最轻一类问题，外墙乳胶漆干燥彻底或下过1~2次大雨后这类雨痕基本消失，不影响工程质量；冲刷雨痕和泛碱雨痕产生后只能进行返修处理，但这两种雨痕问题可以通过采取相应措施，进行预防。
需要了解更多立镁家外墙漆施工采购相关信息，欢迎致电立镁家官方热线：4006-009-484
